Установка ГНБ DDW 110F

Установка горизонтально-направленного бурения DDW 110F, на колесах, имеет собственный источник питания закрытого типа, благодаря чему она менее шумна и позволяет работать в близи домов. Для снижения износа резьбы буровой штанги применяется механизм автоматического отвинчивания бурового пилота. Подача штанг осуществляется цепным приводом, для обеспечения равномерной подачи и протяжки штанг. На установке используются два гидравлических фиксатора для соединения и разъединения буровых штанг. Удобное управление всеми операциями с центральной панели управления.

Установка ГНБ DDW110

 Технические особенности
• Применяется резиновое шасси на гусеничном ходу, габаритные размеры небольшие для удобного передвижения буровой установки;
• Механизм подачи и обратной тяги применяет моторно-цепной привод, вращение силовой головки осуществляется одномоторным приводом;
• На установке DDW-110 комплектуется бентонитовый насос с расходом 150 л/мин и открытая кабина для управления;
• Данная установка ГНБ предназначена для трубопроводной прокладки в стесненных городских условиях.

Установка ГНБ DDW180

 Технические особенности
•Применяется резиновое шасси на гусеничном ходу, габаритные размеры небольшие для удобного передвижения буровой установки;
•Механизм подачи и обратной тяги применяет моторно-цепной привод, вращение силовой головки осуществляется двухмоторным приводом;
•На установке DDW-180 комплектуется бентонитовый насос с расходом 240 л/мин и открытая кабина для управления;
• Данная установка ГНБ предназначена для прокладки трубопроводов с маленьким диаметром в городских и загородных местах.

Установка ГНБ DDW200C

Установки серии DDW –современная модель реечный привод, автоматическая подача штанги, гидравлическая анкерная система.Усилие подачи и протяжки 20 тн.

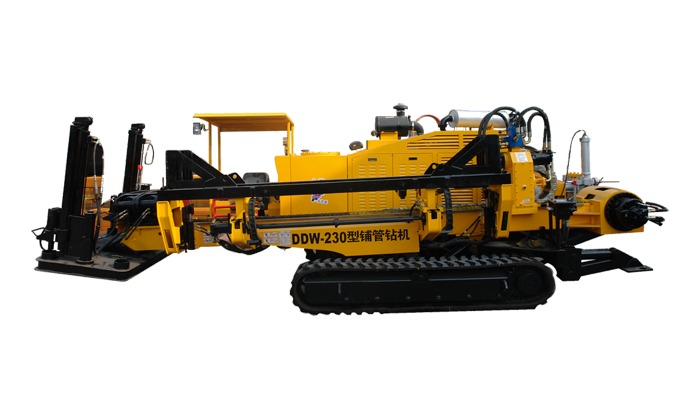

Установка ГНБ DDW230

Установка ГНБ DDW230 комплектуется двигателями CUMMINS, гидравликой SAM PERMCO, американской электроникой. Установки ГНБ DDW230 поставляются в комплекте с буровыми штангами, буровым инструментом, комплектом расширителей различного диаметра, вертлюгами и ЗИП для текущего обслуживания двигателей и гидравлических насосов.Автоматическая система подача шатнга,гидро-анкерная система,возможно дабавить кабину закрутую с отопителем,оптимальный выбор для бестраншейной прокладки коммуникаций и инженерного строительства.

Установка ГНБ DDW 250C

Установки серии DDW250C–современная модель реечный привод, автоматическая подача штанги, гидравлическая анкерная система.Усилие подачи и протяжки 25 тн.Двигатель CUMMINS,Гидравлический мотор и насос произведен Американскими производителями.Кабина открытая,возможно установить закнутую кабину за дополнительную оплату.

Установка ГНБ DDW300C

Самоходня гусеничная Установка ГНБ DDW300C,РЕЕЧНЫЙ ПРИВОД КАК DITCH WITCH

• контактная конструкция шасси,удобно для транспорной перевозки,автоматическая система для подачи штанги увеличивает процесс бурения,экономит время бурения и затраты топливо,автоматическая анкерная система обеспечивает укрепление установки гнб при работе.
• Гидровлическая система для вращения применяет закрытое управление,3 скорости передачи коробки,большая эффективность;Другие гидравлические системы являются открытым управлением.
• Спонсоб подачи становится реечным приводом,более надежность по бурения,утойство.
• Вращающий вал имеет колебательную конструкцию, удобно для снятия и накручивания штанг.
• На управляющем панеле позволять совершить все управления и контроль состояния работы дизельного двигателя,в том числе стартор,тормоз,управление газом,сигнализация,приборы и давления при всех положений установки гнб.
• Гидравлическая система для зажима штанги имеет защитное устройство для давления,обеспечивает надежность раскручивания штанги.
• В гидравлической системе установлено автоматическое охлаждаюшее устройство

Установка ГНБ DDW 450

 Технические особенности
•Применяется дизельный двигатель извественого брэнда совместного предприятия DCEC (Dongfeng Cummins Engine Co., Ltd.), дизельный двигатель имеет сильную мощность и надежные характеристики.
•Масляный нассос (Permco) и мотор вращения (Eaton) являются продукцией известных марок американского производства.
•Применяется целостная резиновая гусеница с приводным дизайном.
•Механизм подачи применяет реечно-зубчатый привод с усилием подачи и обратной тяги 450 кН.
•2 передачи для вращения и 3 передачи для подачи и обратной тяги с удобной эксплуатацией и высокой эффективностью.

Установка ГНБ DDW500C

Самоходня гусеничная Установка ГНБ DDW-500C,РЕЕЧНЫЙ ПРИВОД произведена по аналогу DITCHWITCH, Усилие подачи и протяжки 50 тн

• Контактная конструкция шасси,удобно для транспорной перевозки,автоматическая система для подачи штанги увеличивает процесс бурения,экономит время бурения и затраты топливо,автоматическая анкерная система обеспечивает укрепление установки гнб при работе.
• Гидровлическая система для вращения применяет закрытое управление,3 скорости передачикоробки,большая эффективность;Другие гидравлические системы являются открытымуправлением.
• Спонсоб подачи становится реечным приводом,более надежность по бурения,утойство.
• Вращающий вал имеет колебательную конструкцию, удобно для снятия и накручивания штанг.
• На управляющем панеле позволять совершить все управления и контроль состояния работы дизельного двигателя,в том числе стартор,тормоз,управление газом,сигнализация,приборы и давления при всех положений установки гнб.
• Зажимные тиски для зажима штанги имеет защитное устройство для давления,обеспечивает надежность раскручивания штанги.
• В гидравлической системе установлено автоматическое охлаждаюшее устройство

Установка ГНБ DDW600A

 Технические особенности
•Самоходная установка ГНБ комплектуется стальными гусеницами;
•Применяется дизельный двигатель извественой марки совместного производства Cummins мощностью 239 кВт (325 л.с);
•Установка состоит из каретки, механизма подачи реечно-зубчатого привода, двойного гидравлического устройства свинчивания-развинчивания штанг, функционального стенда управления, гидравлических опор и вспомогательного  подъёмного крана 3 тонн;
•Применяются основные гидравлические элементы импортного производства;
•Установка ГНБ имеет передовую нагрузочную чувствительную систему управления, полностью функциональный цифровой дисплей, закрытую операционную кабину с кондиционером, что предоставляет простую и удобную операцию;
•Данная буровая установка обладает быстрым бурением, надёжной работой и высокой эффективностью.

Установка ГНБ DDW 800

Установка ГНБ DDW-1000

 Технические особенности

Установка ГНБ DDW 1200

• Двигатель CUMMINS 525HP/ 2100r/min
• Стальная гусеница с резиновыми траками
• Тип привода : двухреечная подача.
• Элетро-гидравленическое управление
• Конпактная конструкция,двухместная кабина,в котором кондиционер и отопитель
• Кран-манипулятор 3,2 тн. Система мониторинга позволяет наблюдать рабочее положениезажимного устройство и ведущего вала для подачи. Тип управления подвижения установки ГНБ: безпроводной пульт( удобно для оператора)

Установка ГНБ DDW 1600

• Двигатель CUMMINS 650HP/ 2100r/min；Гидрамотор Sauer
• Стальная гусеница с резиновыми траками
• Тип привода : двухреечная подача.
• Элетро-гидравленическое управление
• Конпактная конструкция,двухместная кабина,в котором кондиционер и отопитель
• Кран-манипулятор 3,2 тн. Система мониторинга позволяет наблюдать рабочее положениезажимного устройство и ведущего вала для подачи. Тип управления подвижения установки ГНБ: безпроводной пульт( удобно для оператора)

Установка ГНБ DDW 2000

 Буровой комплекс DDW-2000 комплектуется стальными гусеницами, одновременно имеется резиновая гусеница по опции для удобной работы в городе. Применяется скользящяя каретка для увеличения диапазона регулировки угла забуривания. Механизм подачи с высокопрочным реечно-зубчатым приводом обладает высокой выходной эффективностью и надежностью. Силовая головка установки приводится в движение двумя моторами для большого крутящего момента вращения. Установка обладает высоким соотношением цены и качества. Система управления широко применяет передовую электрогидравлическую пропорциональную управляющую технологию. Данная буровая установка DDW-2000 предназначена для прокладки трубопроводов с большим диаметром на сравнительно длинные протяженности.

Установка ГНБ DDW-3000

 Данная специальная установка ГНБ разработана для бестраншейной прокладки трубопроводов с большим диаметром. Мачта, энергосистема и операторная бурового комплекса DDW-3000 находятся на гусеничном шасси. Мачта состоит из двухзубчатой каретки и проталкивающих рельсов бурения. Открытый диапазон гидравлических зажимных ключей составляет ф140-260 мм, зажимные ключи передвигаются по всей каретке. Гидравлическая система применяет систему с переменными величинами для экономии энергии. Система управления широко применяет передовую электрогидравлическую управляющую технологию. Безопасный и нескользящий рабочий стенд предназначен для вспомогательного управления крана и ремонта силовой головки. Только один рабочий может выполнять работу по погрузке и разгрузке буровой установки. Установка обладает высоким соотношением цены и качества.

Установка ГНБ DDW 4000

 Данная специальная установка ГНБ разработана для бестраншейной прокладки трубопроводов с большим диаметром. Мачта, энергосистема и операторная бурового комплекса DDW-4000 находятся на гусеничном шасси. Мачта состоит из двухзубчатой каретки и проталкивающих рельсов бурения. Открытый диапазон гидравлических зажимных ключей составляет ф140-260 мм, зажимные ключи передвигаются по всей каретке. Гидравлическая система применяет систему с переменными величинами для экономии энергии. Система управления широко применяет передовую электрогидравлическую управляющую технологию. Безопасный и нескользящий рабочий стенд предназначен для вспомогательного управления крана и ремонта силовой головки. Только один рабочий может выполнять работу по погрузке и разгрузке буровой установки. Установка обладает высоким соотношением цены и качества.

Установка ГНБ DDW6000

 Данный буровой комплекс состоит из каретки установки, силового агрегата и операторной. Каретка установки монтируется на трейлере. Шпиндель с вращающимся приводом имеет плавающее устройство для удобного свинчивания и развинчивания буровой штанги. Внутренний диаметр отверстия - 120 мм, пропускная способность бентонита - 3014 л/мин, давление более 11 МПа. Выводной вал силовой головки комплектуется буровой штангой 5½"- 6⅝".
Применяется двухзубчатая каретка с высокой выходной эффективностью и надежной характеристикой. Установка ГНБ DDW-6000 обладает оптимальным соотношением цены и качества. Гидравлическая система применяет систему с переменными величинами для экономии энергии. Система управления широко применяет передовую электрогидравлическую управляющую технологию. Комплектуются основные гидравлические компоненты импортного производства. Отдельно устанавливается управляющая функциями кабина для оператора. Данная буровая установка DDW-6000 предназначена для прокладки трубопроводов с большим диаметром на длинные протяженности.
